Biến Tần Thế Hệ Mới FX100 - ABM Electric

GIỚI THIỆU & TRAINING

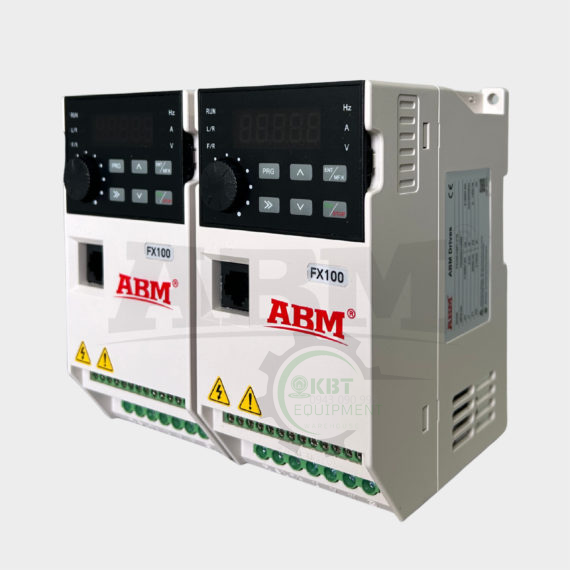

DÒNG BIẾN TẦN THẾ HỆ MỚI ABM FX100 SERIES

I. Giới thiệu tổng quan
FX100 Series AC Drives là dòng biến tần thế hệ mới của ABM, ứng dụng công nghệ Vector Control Frequency tiên tiến cho hiệu suất điều khiển vượt trội, vận hành ổn định và tiết kiệm  năng lượng.
Sản phẩm được thiết kế hướng đến sự linh hoạt, thông minh và độ tin cậy cao, đáp ứng tốt các yêu cầu vận hành tự động trong công nghiệp hiện đại.

II. Thông số kỹ thuật chính
Nguồn vào Nguồn ra Công suất động cơ phù hợp Dải tần số
1 pha 220V 3 pha 220V 0.75 – 2.2 kW  0 ~ 1333 Hz
3 pha 380V 3 pha 380V 0.75 – 15 kW  0 ~ 1333 Hz
1 pha 220V 3 pha 380V 0.75 – 7.5 kW  0 ~ 1333 Hz

Phương thức điều khiển:
• Điều khiển véc-tơ không cảm biến (Sensorless Vector Control)
• Điều khiển V/F (Voltage/Frequency)
• Điều khiển véc-tơ điện áp & từ thông (Voltage & Flux Vector Control)

III. Tính năng nổi bật và ưu thế cạnh tranh
1. Hiệu năng điều khiển vượt trội
• 3 chế độ điều khiển linh hoạt, đáp ứng nhiều loại tải.
• Tự động nhận dạng tham số động cơ (Auto-tuning) – hỗ trợ cả động cơ không đồng
bộ và đồng bộ.
• Mô-men khởi động cao (150%) ở tốc độ thấp, phù hợp cho tải nặng như bơm, cẩu, băng
tải.
2. Thuật toán điều khiển thông minh
• Tích hợp PID tự động giữ áp suất, tốc độ hoặc lưu lượng ổn định, đặc biệt cho bơm
và quạt công nghiệp.
• Giới hạn dòng, mô-men và bảo vệ mất tải thông minh, giúp hệ thống an toàn và tiết
kiệm năng lượng.
3. Kết nối và mở rộng linh hoạt
• Cổng truyền thông RS485 sử dụng Modbus RTU tiêu chuẩn.
• Cho phép điều khiển từ bàn phím, terminal I/O hoặc giao tiếp truyền thông.
• Các ngõ AI, AO, DI, DO đa chức năng cho phép cấu hình linh hoạt theo ứng dụng.
4. Giao diện thân thiện người dùng
• Màn hình LED 5 số, hiển thị rõ ràng các thông số: tần số, dòng, điện áp, tốc độ, phần
trăm tải.
• Các phím chức năng PRG – ENT/MFK – RUN/STOP – SHIFT – ▲ – ▼ cho phép cài
đặt nhanh chóng.
• Nhóm tham số P0–P9 được tổ chức khoa học, dễ hiểu ngay cả với người mới.
5. An toàn – Bền bỉ – Tin cậy
• Bảo vệ toàn diện: quá dòng, quá áp, quá nhiệt, mất pha, lỗi tải, lỗi truyền thông, lỗi EEPROM, v.v.
• Lưu và hiển thị nhật ký 40 lỗi gần nhất, hỗ trợ chuẩn đoán và bảo trì nhanh.
• Quạt làm mát thông minh chỉ hoạt động khi cần, giúp tăng tuổi thọ thiết bị.
6. Sao chép chương trình qua bàn phím (Parameter Copy Function)
Một trong những điểm sáng nổi bật nhất của FX100 là chức năng sao chép và phục hồi chương
trình trực tiếp qua bàn phím điều khiển:
• Tải (Download) chương trình cài đặt từ bàn phím xuống biến tần.
• Nạp (Upload) chương trình từ biến tần lên bàn phím để backup hoặc chuyển sang thiết
bị khác.
• Hỗ trợ 3 bộ nhớ người dùng độc lập (User Set 1–3), giúp quản lý cấu hình dễ dàng và giảm thời gian cài đặt khi triển khai hàng loạt.
Tính năng này đặc biệt hữu ích cho kỹ sư bảo trì, đại lý phân phối và đơn vị sản xuất máy,
giúp sao lưu – khôi phục cấu hình nhanh mà không cần máy tính hay phần mềm hỗ trợ.
7. Tối ưu năng lượng và hiệu quả vận hành
• Dải tần số mở rộng đến 1333Hz, đáp ứng các ứng dụng tốc độ cao.
• Tích hợp chế độ tiết kiệm năng lượng tự động (Energy Optimization Mode).
• Hỗ trợ chức năng PLC đơn giản (Simple Logic Control) cho phép thực hiện chuỗi hoạt
động cơ bản mà không cần bộ điều khiển ngoài.

IV. Ứng dụng tiêu biểu
FX100 là lựa chọn lý tưởng cho:
• 🚰 Bơm nước – quạt gió – HVAC (với PID tự động giữ áp suất).
• ⚙ Băng tải – máy cuốn – máy trộn (điều khiển tốc độ chính xác).
• 🧵 Máy dệt – máy cắt – máy chế biến gỗ (tải mô-men thay đổi).
• 🏭 Hệ thống máy đóng gói – bơm định lượng – máy nén khí (yêu cầu hoạt động liên
tục và ổn định).

V. So sánh ưu thế cạnh tranh của biến tần ABM- FX100 so với các loại khác

Tiêu chí                                                               FX100     Các biến tần khác

Điều khiển véc-tơ không cảm biến                    ✅ Có     ⚠ Giới hạn
Hỗ trợ động cơ đồng bộ & không đồng bộ      ✅ Có     ⚠ Không
PID tích hợp cho bơm/quạt                               ✅ Có     ⚠ Cần module rời
Giao tiếp Modbus RS485                                   ✅ Có     ⚠ Tùy chọn thêm
Chức năng sao chép chương trình qua bàn phím ✅ Có  ❌ Không có
PLC đơn giản tích hợp                                       ✅ Có      ⚠ Giới hạn
Dải tần số mở rộng 0~1333Hz                         ✅ Có      ⚠ Chỉ 0~600Hz
Tự chẩn đoán & lưu lỗi                               ✅ Có      ⚠ Cần thiết bị phụ trợ
