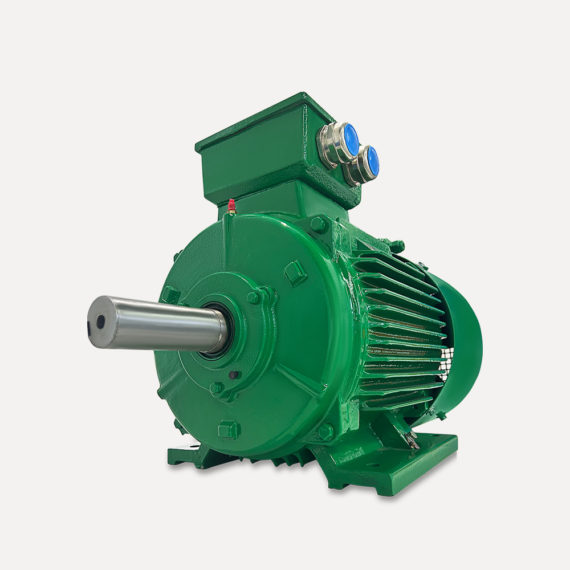

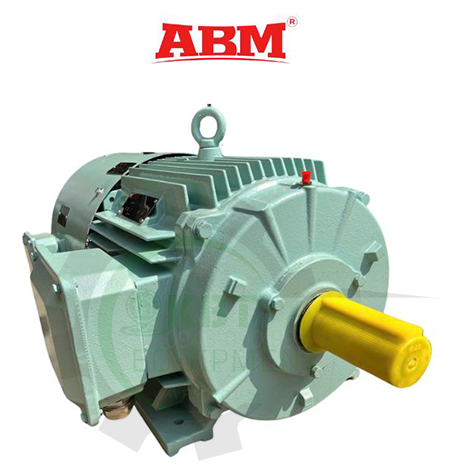

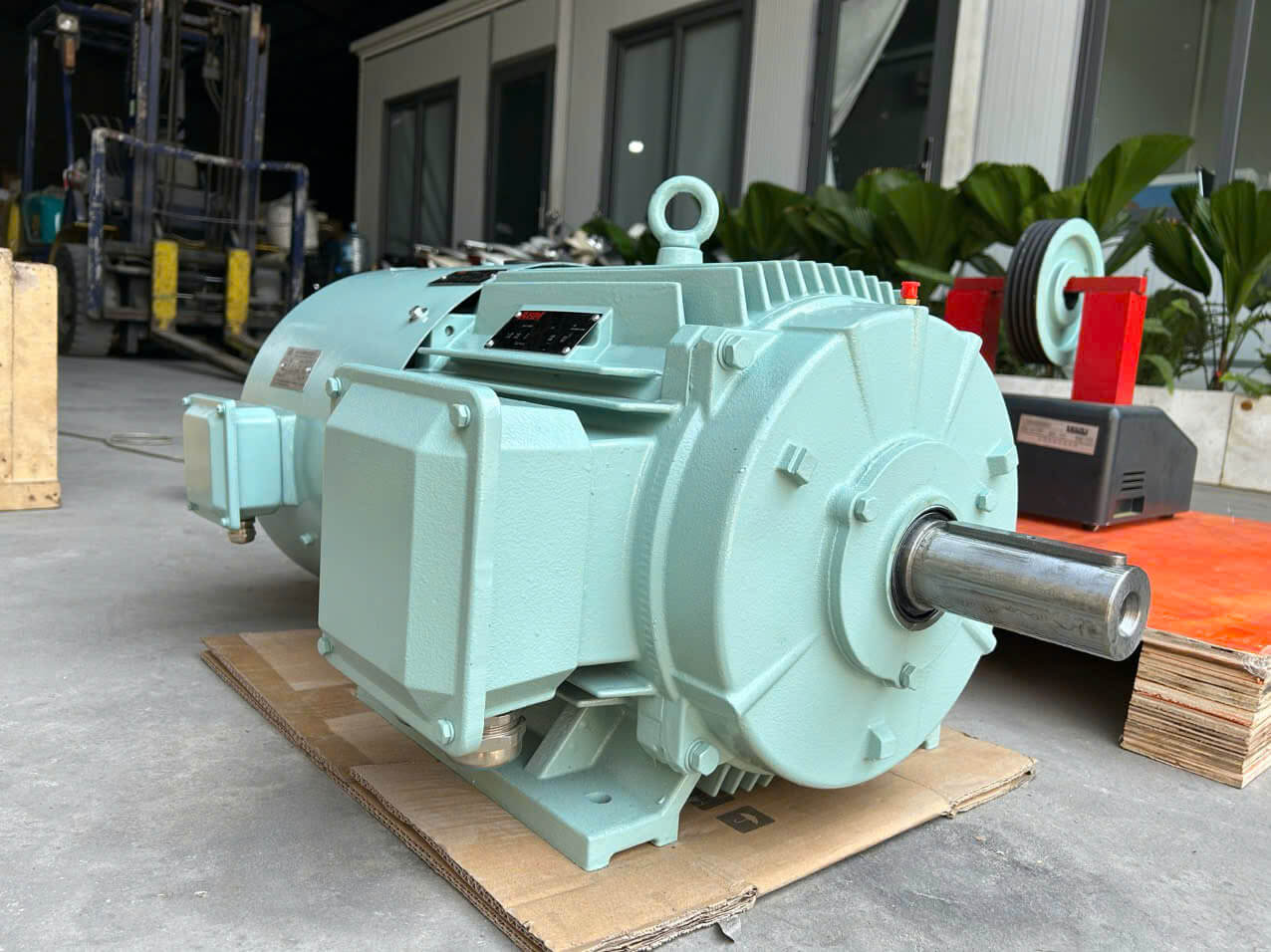

Motor Biến Tần ( Động Cơ Điện Biến Tần) MF series- ABM

Động cơ điện MF được cấp nguồn bằng Biến áp & Tần số Biến thiên (VVVF) từ bộ biến tần (VFD) để đạt được sự thay đổi tốc độ theo yêu cầu của quy trình/ứng dụng và tiết kiệm năng lượng liên quan đến tốc độ. Các VFD thông thường có tần số chuyển mạch rất cao, tạo ra điện áp dV/dt rất cao (lên đến 1,2kV/µs). Các xung cao như vậy gây ra ứng suất nghiêm trọng lên các cuộn dây. Nếu các động cơ có hệ thống cách điện tiêu chuẩn được cấp nguồn từ bộ biến tần, các xung lặp lại của các sóng xung như vậy sẽ làm giảm độ bền cách điện và tuổi thọ của động cơ một cách khó lường.  Động cơ công suất biến tần ABM được quấn bằng hệ thống cách điện đặc biệt, bao gồm dây dẫn loại H được phủ kép, tẩm áp suất chân không đặc biệt (VPI).

Làm mát riêng biệt:

Khi động cơ chạy từ 5Hz đến 50Hz và dự kiến ​​đạt mô-men xoắn định mức, động cơ sẽ tiêu thụ dòng điện định mức. Lượng nhiệt sinh ra do dòng điện định mức sẽ bằng với lượng nhiệt định mức. Ở tốc độ thấp hơn, khả năng làm mát của động cơ giảm đáng kể, dẫn đến nhiệt độ tăng cao. Để kiểm soát điều này, động cơ biến tần được trang bị quạt làm mát riêng biệt. Điều này đảm bảo duy trì khả năng làm mát định mức ngay cả ở tốc độ thấp.

Vòng bi cách điện:

Cũng nên bảo vệ động cơ của khung 315 trở lên bằng ổ trục cách điện ở đầu không truyền động do dòng điện trục lớn gây ra, ảnh hưởng xấu đến tuổi thọ ổ trục. Ở động cơ nhỏ hơn, dòng điện trục thấp hơn, và điều này được xử lý bằng màng mỡ bôi trơn trong ổ trục.

Hoạt động ở tốc độ cao hơn:

Ở tần số trên 50Hz, điện áp được giữ không đổi và chỉ tăng tần số. Điều này làm giảm tỷ số V/f, dẫn đến từ thông trong động cơ yếu đi. Cần lưu ý những điều sau khi vận hành ở chế độ này.

Dòng động cơ biến tần ba pha MF sử dụng quạt hướng trục làm mát cưỡng bức với thiết kế điện từ hiệu suất cao và hệ thống cách điện, mô-men xoắn không đổi 5~50Hz, điều kiện làm việc ở tốc độ công suất không đổi 50~100Hz.

Thông số kỹ thuật sản phẩm

Động cơ dòng MF, tốc độ/tần số thay đổi.

Tiêu chuẩn IEC

Phương pháp làm mát IC416 (làm mát cưỡng bức), cấp bảo vệ IP55, cách điện loại F, nhiệt độ loại B

Kích thước khung: 71-355

Cực: 2, 4, 6, 8

Công suất định mức: 0,18kW ~ 560kW, điều khiển tần số.

Dải tần số: 5 ~ 100Hz

5 ~ 50Hz: mô-men xoắn đầu ra không đổi

50 ~ 100Hz: công suất đầu ra không đổi

Chỉ định cấu hình

Khung nhôm 2MFA
